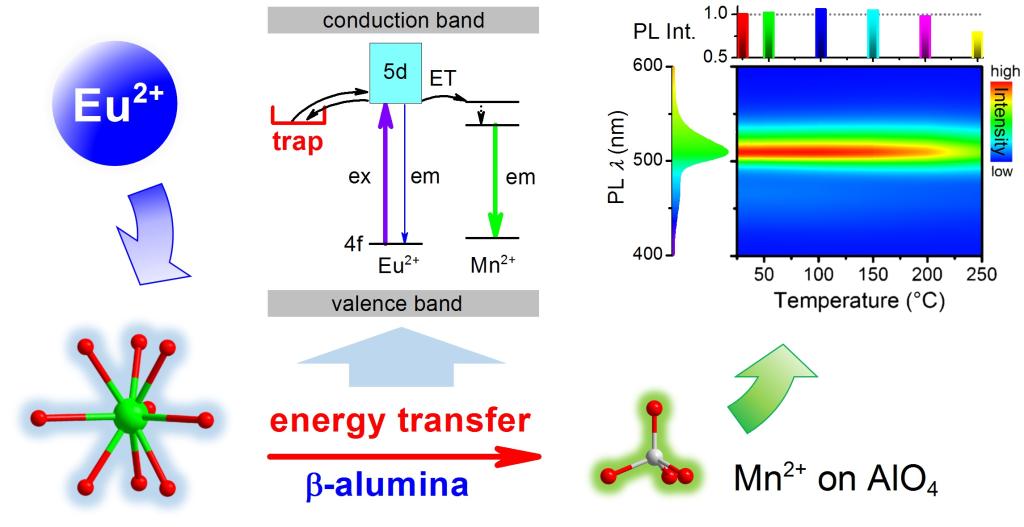

在本工作中获得了高效的窄带绿光发射的Eu²⁺, Mn²⁺激活Na/K-β-Al₂O₃荧光粉，其表现出反热猝灭行为（ATQ）。最佳荧光粉Na-β-Al₂O₃:0.2Eu²⁺, 0.2Mn²⁺的内、外量子效率分别为81.8%和55.4%，K-β-Al₂O₃:0.2Eu²⁺,0.14Mn²⁺的分别为90.7%和67.8%，远高于相应的Mn²⁺单掺杂的荧光粉。Eu²⁺到Mn²⁺的有效能量传递导致高效的绿光发射，其峰值位于510 nm，FWHM值为27 nm。热释光谱表明，Eu²⁺的引入产生了一个陷阱能级，导致了由正常的热猝灭转变为Eu²⁺, Mn²⁺共激活β-Al₂O₃的反热猝灭特性。此外，随着Mn²⁺的增加，共掺杂样品的ATQ效应逐渐减弱，最终在150 ℃内达到零热猝灭。使用该发绿光组分所得到的pc-LED的色域可以达到国家电视系统委员会（NTSC）标准的109%，这表明其在背光源方面具有很大的应用前景。

第一作者：石柔

通讯作者：张吉林，廉世勋

发表期刊：Applied Materials Today（IF 8.663）

在线发表时间：2022-08-29

文章链接：https://doi.org/10.1016/j.apmt.2022.101625
